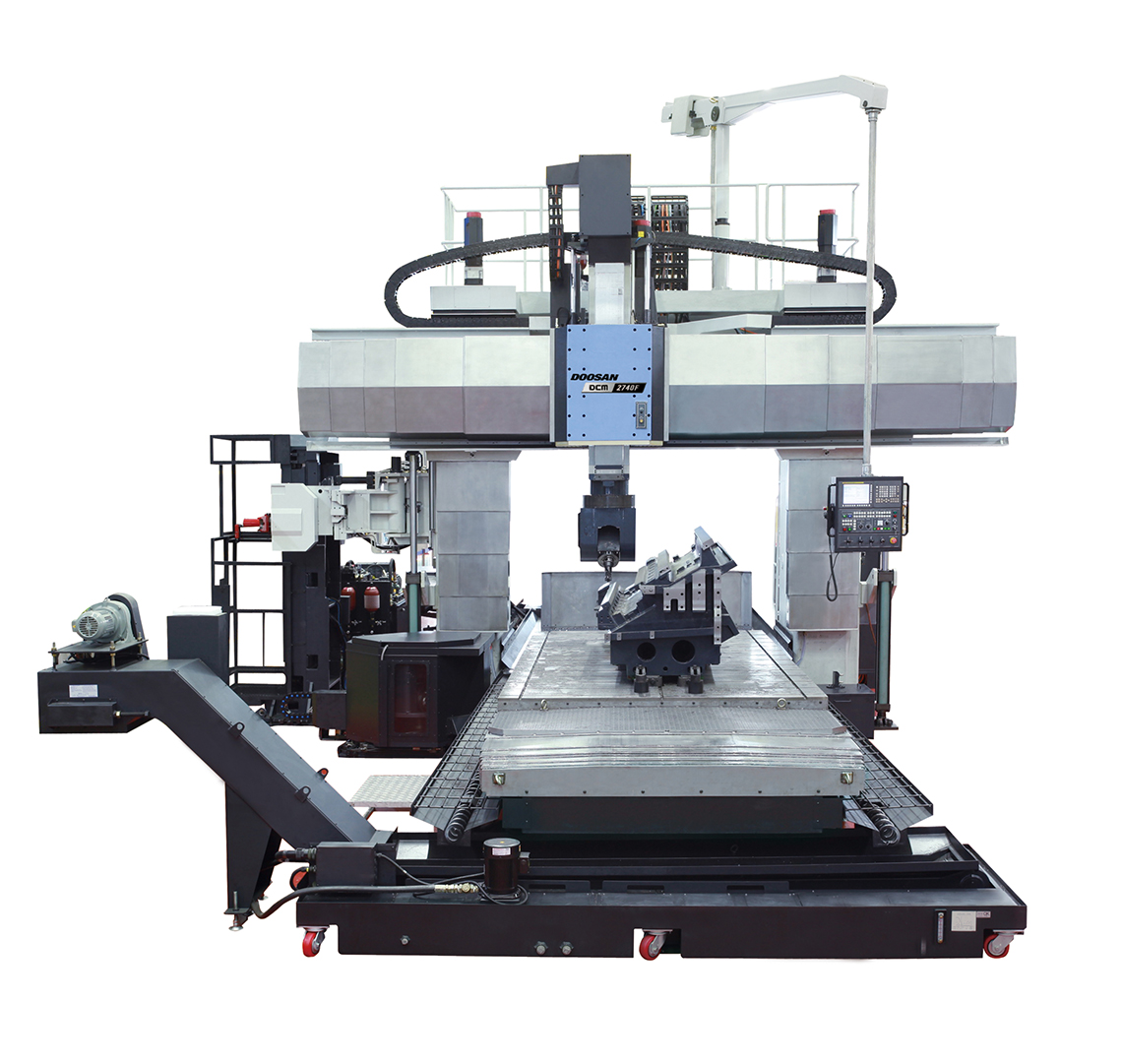

The five-sided double column DCM series is the solution for accurate, large-scale machining. With an effective column width 200 mm wider than that of competing machining centers, the DCM series eliminates the need for cutting operations on multiple machines. A rigid bed and column structure minimize vibrations and provides long-term stability for heavy-duty cutting, mold and die finishing, and complex parts.
You are here
DCM 3260F
DCM Series
DCM 3260F
Travels
Travel Distance X-axis
|
6250 mm (246.1 in)
|
Travel Distance Y-axis
|
3700 mm (145.7 in)
|
Travel Distance Z-axis
|
700 mm (27.5 in)
|
Travel Distance W-axis
|
1100 mm (43.3 in)
|
Travel Distance C-axis
|
360°
|
Rapid Traverse X-axis
|
16 m/min (630 in/min)
|
Rapid Traverse Y-axis
|
20 m/min (787 in/min)
|
Rapid Traverse Z-axis
|
15 m/min (590 in/min)
|
Rapid Traverse W-axis
|
3 m/min (118 in/min)
|
Table
Table Size
|
2700 x 5800 mm (106.3 x 228.3 in)
|
Max Load
|
39000 kg (86000 lbs)
|
Spindle
Speed
|
8000 rpm
|
Power
|
26 kW (35 Hp)
|
Torque
|
765 Nm (565 ft-lbs)
|
Spindle to Table Distance
|
1650 mm (65 in)
|
Tooling
Shank
|
BIG PLUS CAT 50
|
Changer Capacity
|
40
|
Max Diameter
|
⌀130/250 mm (5.1/9.8 in)
|
Max Length
|
400 mm (15.7 in)
|
Machine Size & Weight
Length
|
15,750 mm (620 in.)
|
Height
|
6,700 mm (264 in.)
|
Width
|
8,650 mm (340 in.)
|
Weight
|
86,000 kg (189,600 lbs.)
|
