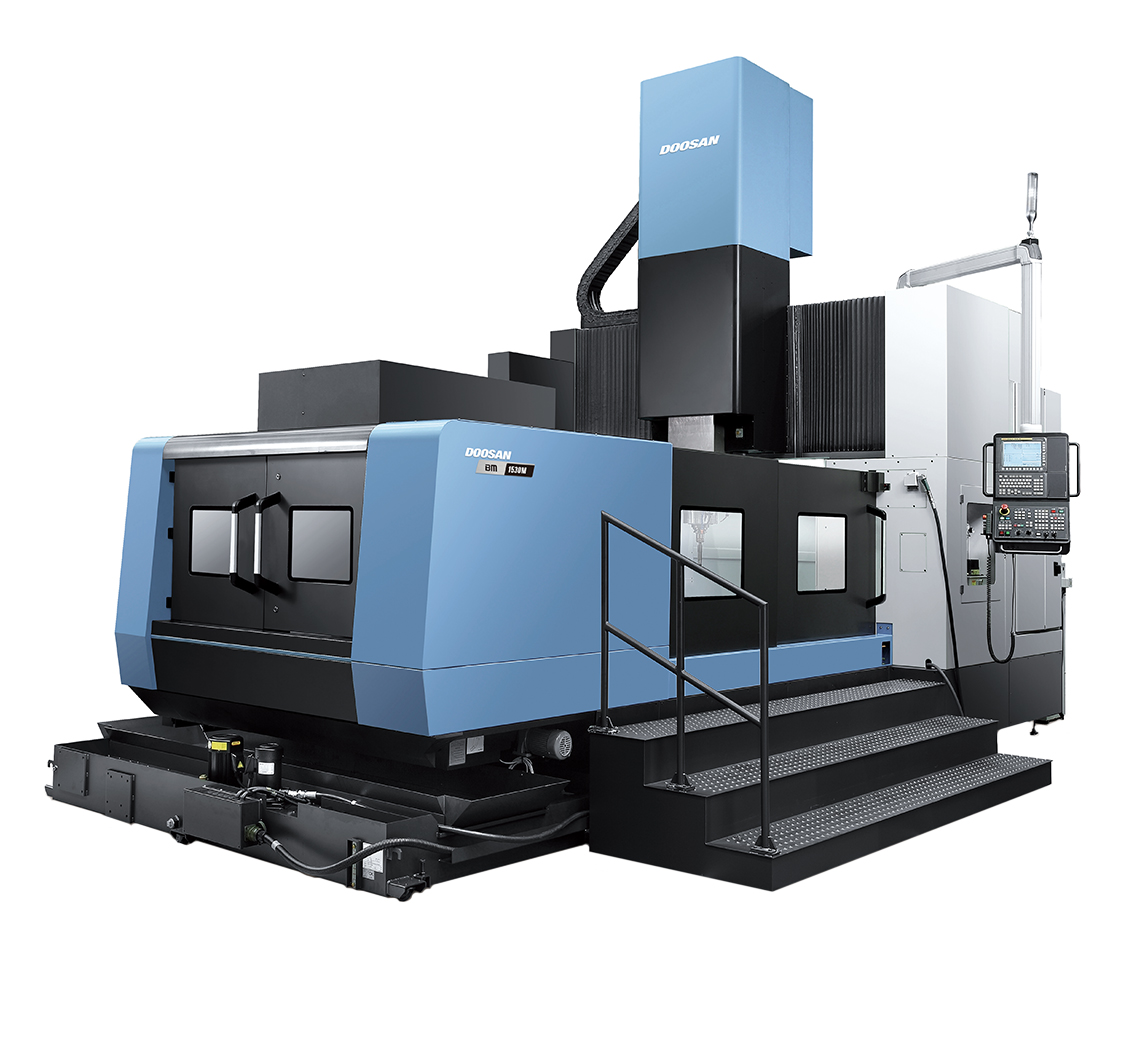

The large bridge type BM series utilizes an exceptionally rigid structure and a high torque spindle to ensure remarkable productivity. A heavy duty spindle assembly and a face/taper contact spindle nose reduce vibration and improve workpiece surface finish during high speed operations, while LM roller guideways provide optimal stability.
You are here
BM 2035M
BM Series
BM 2035M
Travels
Travel Distance X-axis
|
3500 mm (137.8 in)
|
Travel Distance Y-axis
|
2050 mm (80.7 in)
|
Travel Distance Z-axis
|
800 mm (31.5 in)
|
Rapid Traverse X-axis
|
16 m/min (630 in/min)
|
Rapid Traverse Y-axis
|
16 m/min (630 in/min)
|
Rapid Traverse Z-axis
|
16 m/min (630 in/min)
|
Table
Table Size
|
3500 x 1850 mm (137.8 x 72.8 in)
|
Max Load
|
10000 kg (22046 lbs)
|
Spindle
Speed
|
12000 rpm
|
Power
|
30 kW (40.2 Hp)
|
Torque
|
420 Nm (310 ft-lbs)
|
Spindle to Table Distance
|
200-1300 mm (7.8-51.1 in)
|
Tooling
Shank
|
BIG PLUS CAT 50
|
Changer Capacity
|
40
|
Max Diameter
|
⌀125/220 mm (4.9/8.7 in)
|
Max Length
|
400 mm (15.7 in)
|
Machine Size & Weight
Length
|
9,540 mm (375 in.)
|
Height
|
4,770 mm (187.7 in.)
|
Width
|
4,960 mm (195 in.)
|
Weight
|
35,500 kg (78,278 lbs.)
|
