The large bridge type BM series utilizes an exceptionally rigid structure and a high torque spindle to ensure remarkable productivity. A heavy duty spindle assembly and a face/taper contact spindle nose reduce vibration and improve workpiece surface finish during high speed operations, while LM roller guideways provide optimal stability.
You are here

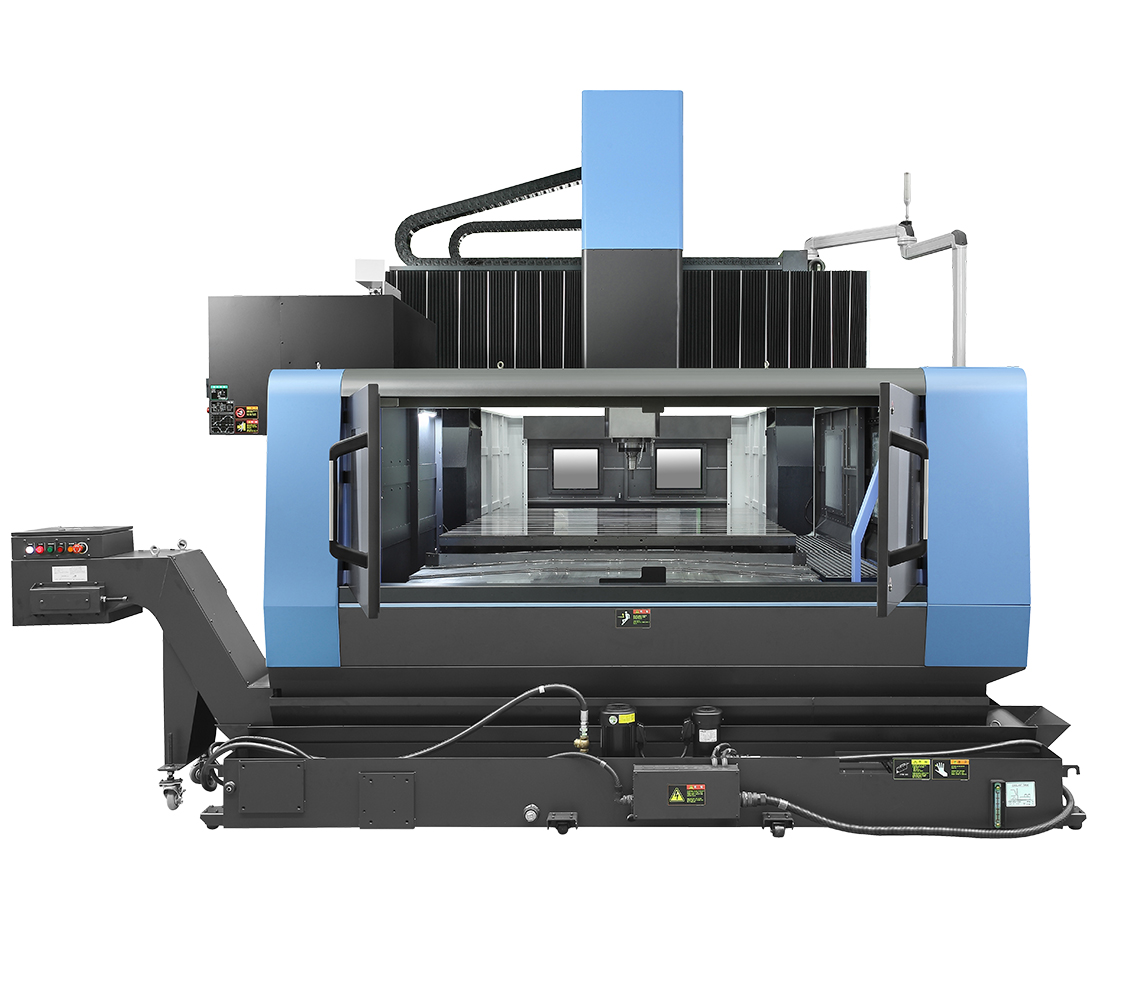

BM 2740M
BM Series
BM 2740M
Travels
Travel Distance X-axis
|
4000 mm (157.5 in)
|
Travel Distance Y-axis
|
2700 mm (106.3 in)
|
Travel Distance Z-axis
|
800 mm (31.5 in)
|
Rapid Traverse X-axis
|
12 m/min (472 in/min)
|
Rapid Traverse Y-axis
|
16 m/min (630 in/min)
|
Rapid Traverse Z-axis
|
16 m/min (630 in/min)
|
Table
Table Size
|
4000 x 2500 mm (157.5 x 98.4 in)
|
Max Load
|
15000 kg (33075 lbs)
|
Spindle
Speed
|
12000 rpm
|
Power
|
30 kW (40.2 Hp)
|
Torque
|
420 Nm (310 ft-lbs)
|
Spindle to Table Distance
|
150-1250 mm (6-49.2 in)
|
Tooling
Shank
|
BIG PLUS CAT 50
|
Changer Capacity
|
40
|
Max Diameter
|
⌀125/220 mm (4.9/8.7 in)
|
Max Length
|
400 mm (15.7 in)
|
Machine Size & Weight
Length
|
10,825 mm (426 in.)
|
Height
|
4,675 mm (184.1 in.)
|
Width
|
5,535 mm (218 in.)
|
Weight
|
48,000 kg (105,840 lbs.)
|
